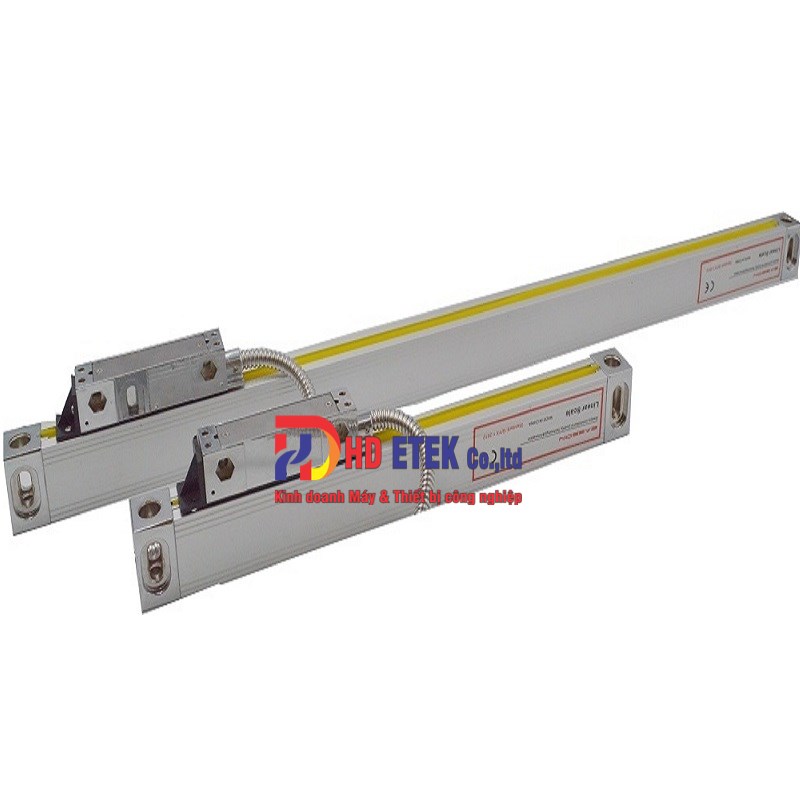

Thước quang là gì? Thước quang tên tiếng anh là Digital Read out là sản phẩm hỗ trợ trong ngành cơ khí. Được sử dụng rộng rãi trong các loại phay, máy tiện, cắt dây, bắn điện, máy doa, máy mài….Khi sử dụng thước quang giúp máy tăng độ chính xác. Gia công dễ hơn vì thế nó là sản phẩm không thể thiếu trong thời đại công nghiệp hóa, hiện đại hóa.

Thước quang có tác dụng chính là đo khoảng cách độ dài chính xác đến từng µm. Đa dạng 10µm, 5µm, 2µm, 1µm, 0.5µm, 0.1µm. Độ chính xác phổ biến thường dùng là 1µm, 5µm

Cấu tạo thước quang

Cấu tạo của thước quang gồm có hai phần: Phần cố định và phần chuyển động của thước quang

Phần cố định thước quang

Thước chính – là một thước kính có bề mặt được chia ra hai phần riêng biệt.
Trên phần thứ nhất, dọc theo chiều dài của thước quang học có các vach đen xen kẽ các khoảng trắng một cách đều đặn.

Kích thước khoảng trắng bằng kích thước vạch đen. Đối với các thước kính dùng nguyên tắc cho ánh sáng qua thì vạch đen có tác dụng chắn sáng. Còn khoảng trắng là để cho ánh sáng xuyên qua. Còn đối với các thước kính dùng nguyên tắc phản xạ ánh thì trên bề mặt thước được mạ một lớp phản xạ ánh sáng, Sau đó các vạch được khắc trên đó bằng cách bóc lớp phản xạ ở phần được khắc đi.

Như vậy, trên thước sẽ còn lại các vạch phản xạ ánh sáng và các khoảng trắng. Khi có nguồn sáng, ánh sáng chiếu qua các khoảng trắng đi tới các bộ phận thu (photođiot hoặc phototransitor) đặt đối diện và tạo ra tín hiệu điện. Người ta thu các tín hiệu điện này rồi thông qua quá trình xử lý tín hiệu để nhận được các kết quả cần thiết.
Trên phần thứ hai có vạch mốc đánh dấu chuẩn “0”

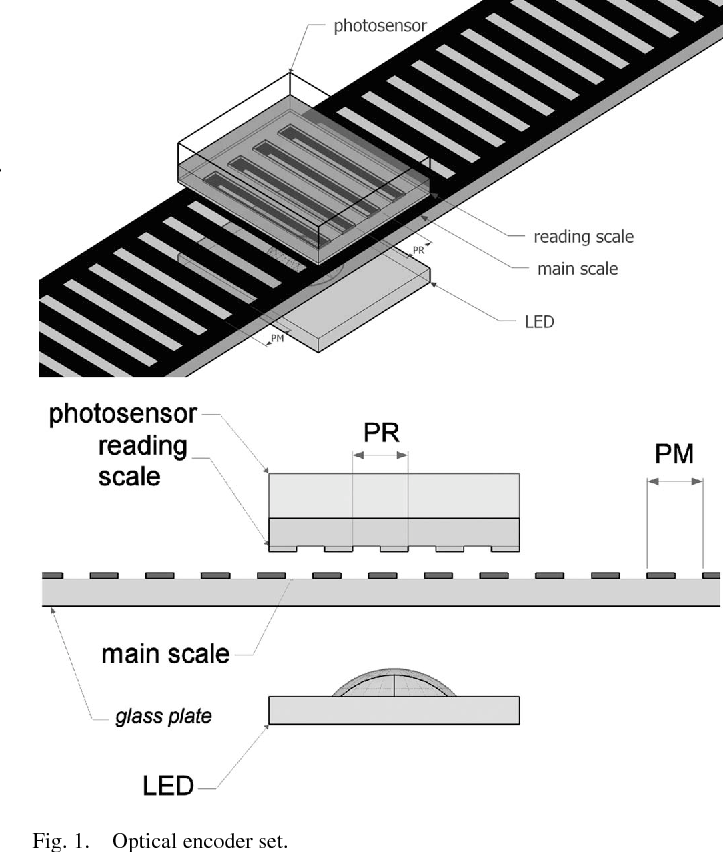

Phần chuyển động của thước quang

Để tạo ra sự thay đổi quang thông khi cho ánh sáng chiếu qua thước người ta thay đổi diện tích cản quang. Bằng cách sử dụng một tấm mặt nạ cho di chuyển tương đối trên bề mặt thước. Tấm mặt nạ này có cấu tạo như sau :
Trên mặt nạ có 4 ô cửa sổ, mỗi ô có các vạch khắc mà chiều rộng vạch khắc. Khoảng trắng và chu kỳ vạch khắc giống hệt trên thước kính. Nhưng khoảng cách giữa các ô không đều nhau mà bố trí sao cho khi áp mặt nạ lên trên thước các vạch khắc trên 4 ô của mặt nạ lệch pha nhau ¼ chu kỳ vạch khắc.

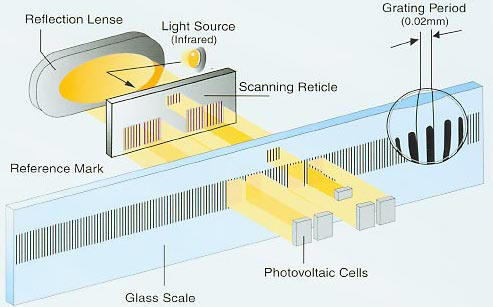

Nguyên lý hoạt động thước quang

Nguyên tắc tạo tín hiệu đo được xây dựng trên cơ sở điều khiển luồng ánh sáng đi qua hai mành chuyển động tương đối so với nhau. Làm cho quang thông đi tới các tế bào quang điện thay đổi. Các tế bào quang điện này có nhiệm vụ biến đổi tín hiệu qang thành tín hiệu điện. Tín hiệu nhận được là tín hiệu có quy luật được xử lý để biết được chiều và độ dài dịch chuyển.

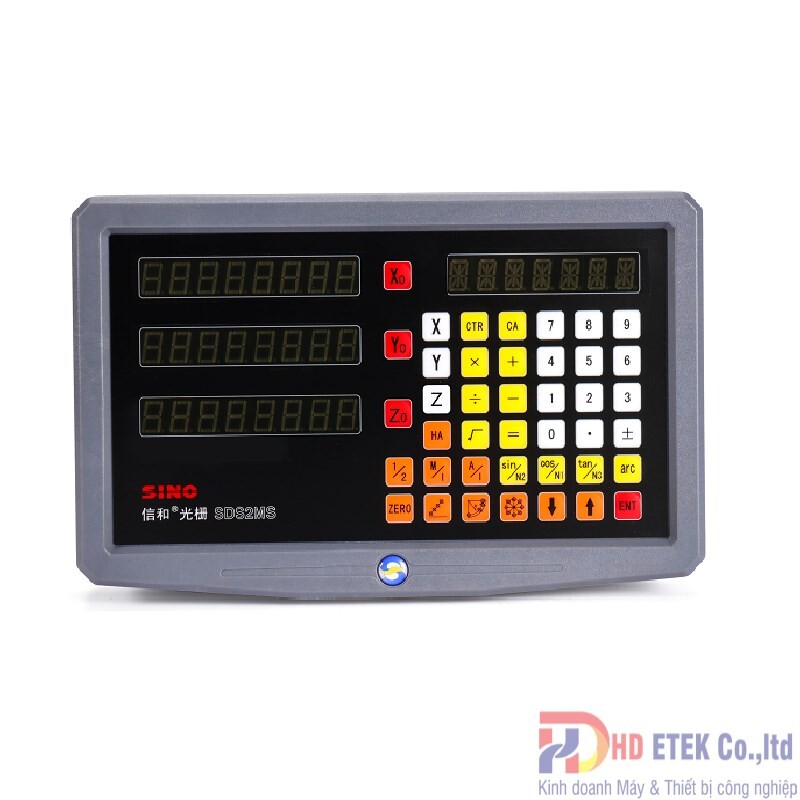

Màn hình hiển thị

Màn hình hiểu thị trục X, Y, Z theo con số và độ chính xác.

Lựa chọn thước quang

• Thước quang Sinpo là hãng thước quang Trung Quốc giá rẻ, phù hợp thời tiết Việt Nam.
• Thước quang Sino Trung Quốc
• Thước quang Sterling là hãng thước quang Đài Loan giá cao hơn một chút ít được sử dụng hơn.
• Thước quang Mitutoyo, thước quang Nhật Bản
• Thước quang Jenix, thước quang Hàn Quốc
• Thước quang sony,
• Lựa chọn thước quang dựa trên thông số kỹ thuật
• Dựa trên số trục cần lắp, chọn thước quang dựa trên hành trình của máy, chọn thước quang dựa trên độ phân giải của thước. Thước quang độ phân giải 0.005mm hay thước quang học thang đo 0.005mm, thước quang độ phân giải 0.001mm hay thước quang học thang đo 0.001mm
• Chọn thước quang thế nào phù hợp nhất, chọn lựa thước quang trên thông số nào, cách lựa chọn thước quang cho máy tiện, cách lựa chọn thước quang cho máy phay, cách lựa chọn thước quang cho máy doa, cách lựa chọn thước quang cho máy mài, lựa chọn thước quang lắp trên máy tiện vạn năng, lắp đặt thước quang trên máy phay vạn năng, thước quang lắp trên máy CNC, lựa chọn thước quang cho máy công cụ.
• Các kích thước quang.
  Thước quang 150mm, thước quang 200mm, thước quang 250mm, thước quang 300mm, thước quang 350mm, thước quang 400mm, thước quang 500mm, thước quang 600mm, thước quang 700mm, thước quang 800mm, thước quang 900mm, thước quang 1000mm, thước quang 1100mm, thước quang 1200mm, thước quang 1300mm, thước quang 1400mm.

Cách chọn thước hiển thị số thước quang

– Dùng lắp cho nâng cấp máy tiện, phay, doa…
– Giúp người vận hành dễ dàng và nâng cao độ chính xác.
– Chọn thước quang theo hành trình các trục X, Y, Z

Thế nào là thước quang, giá thước quang, bán thước quang cũ, thước quang học, cấu tạo thước quang, thước quang máy phay, thước quang máy tiện, thước quang là gì, thước quang giá rẻ
Kinh nghiệm chọn mua thước quang, kinh nghiệm khi chọn thước quang học, thước quang và màn hiển thị số, thước từ cho máy tiện, thước từ cho máy phay, thước từ cho máy vạn năng, thước DRO, Linear Scale and DRO

Thước quang là 1 dụng cụ rất cần thiết trong ngành công nghiệp gia công cơ khí chính xác. Đặc biệt là các máy công cụ như máy phay cơ, máy tiện, máy cắt dây, máy mài, máy doa….Thước quang giúp giảm thiểu tối đa sai sót khi gia công chi tiết, sản phẩm. Nâng cao năng suất lao động và giảm sự mệt nhọc của công nhân
